ここ１週間、Atelier1-7と戦っていました。
依頼主さんは、ドイツから、動作品として購入されたようですが、全く動作せず、私の知人を経由して依頼されました。
結果からして、ラジオの中間周波数増幅管のプレートにつながる抵抗が焼けきれ、その上にほこりが積もている状態。カートリッジは水分でやられたようで、全くピックアップせず、針も痛んで音が出ません。
ターンテーブルは、直接電気を繋ぐと、回るのは回りましたが、ゴロゴロいう振動音が、レコードの再生音と同じぐらい聞こえて！
早い話が、全く動作するわけの無い機械だったわけです。
日本だと高額な当機をドイツから、安価に買えて、届くまで、わくわくしながら待っていて、全く動作しなかったときのがっかりした見持ちを考えると、
何とか動作させて、生きたアトリエを見せてあげようと気合を入れました。
最初は、220Vを切り替えてないのかと思いましたが、そこはきちんと切り替えられていました。
アンプも当初は無音だったので、トランスがダメかと思ったのですが、導通はあるし...
まずは電源を調べ、電圧が規定の9割程度出ていることを確認して、出力側から少しずつ調査していきました。
作業内容を記載し、アンプ＋プレーヤー部、FMラジオ、AMラジオの分けて見積もりメールを出したところ、アンプ＋プレーヤー部のみで依頼を受けましたので、今回の修理はアンプ＋プレーヤー部だけ。
ただ、焼け落ちた抵抗と、折れたコンデンサを交換したため、AMは入るようになりました。
FMは、調整するためには、機材を繋がないといけないのですが、FMは不要と言われていたので、AM,FMとも、手を付けていません。（調べてもいません）

結果、昨日、アンプ＋プレーヤー部の修理は完了、（ついでにAMラジオも）しましたが、アンプ部の不良は、劣化コンデンサ交換＋検波管（アンプ初段）を交換して、動作するようになりました。
追記で添付する回路図の黄色部分が交換したところで、ピンクが焼け落ちたパーツ。
何度も回路図を見直したので、回路図も、綺麗になって、コメントも日本語に。
基盤に乗ったCRも、回路図のどの部品かも追いました。

最終的には、ブルートゥース組み込み、外部入力端子の追加、インピーダンス変換回路の追加を行っています
https://www.youtube.com/watch?v=eW4dGp7xkOQ

久しぶりに大変でした。

小学生の頃の話。
伐採した木を山から運ぶ作業を土引きと言っていました。
標準語では馬搬（ばはん）というのが正しい様です。
その作業自体は小学生には危険なので手伝えませんが、仕事が終わって、親父は後かたずけがあるので、先に馬を連れて帰り、途中の小川で、馬を洗ってやり、家まで帰るのが、私の仕事でした。
馬は、作業中はほとんど汗をかかないので、作業終了後、汗を流した所で、水をかけて洗ってやると喜んでくれます。
その、道中に、戦時中の物と思われる鉄鉱山の跡地があり、親父が仕事をしている間、自分はそこを見に行っていた記憶が有りました。
もう、60年ぐらい前の話しで、場所も山中で、うろ覚え。
そこで、先日里帰りしたついでに、冒険に行ってきました。
当時、馬と歩いた道はすでになく、荒野となった田んぼの後地を登り、山の中へ。
かなり登ってから、ここまで遠く無かったはずと、今度は左右に探し回り、
やっとのことで、行きつきました。
鉱山の風景は当時のままですが、当時はごつごつした石が沢山あったのに、
今はもう、風化していました。
もちろん、土引きしていた道も無く、荒れ果てていました。
子供の頃は、おおきな鉱山に見えていましたが何と小さいことか。
立坑でしたが、すでに泥水で埋まっていました。
石ころを一つ拾って帰りました。写真、左下。
今日、水荒いしたら、黒い泥状の物が出て来て、手に付き、錆びた鉄の匂い。
何度も石鹸で洗いましたが、なかなか匂いが抜けませんでした。
子供の頃も、ここから、石を拾って帰り、多少細かく砕いて、空き缶の中にれ、
風呂を沸かす時に炊き口に入れて、鉄を作ろうとしていました。
もちろん、出来るわけも無く。
今ならわかりますが、融点が缶詰の缶の方が低い！溶けるわけが無い。(笑)
ひさしぶりの道なき山歩きで少々疲労が残りました。

>やった～っ！鳴りました！
(笑)！
良かったですね。トランジスタに比べると、結構丈夫ですから、多少間違えても何とかなります。（無責任モード突入！）
＞>1次、2次を入違った場合
音はちょっと小さいけど、聞こえますよ。
何なら、出力トランス入れず、直接スピーカーに繋いでしまったこともありますが、それでも音は出ましたし、切れたりもしませんでした。
今は、SＴ管ラジオ用試験装置を作っていますが、ばらばらで、試験装置自体を実験したときは、線がぐちゃぐちゃで、結果的にいろいろ試すことができました。
おかげで、間違って配線されてる修理依頼品も、気楽に原因が分かっっちゃったりします。(笑)

無事に修理完了できたようで良かったです。

>1次、2次を入違った場合、蚊の鳴くような音になりますが、短時間なら大丈夫。（短時間＝30秒ぐらい。）
>
実際にやったことはありませんが、何かしらの音は出るのでしょうね。
プレートが交流的に短絡に近くなるような感じでしょうか。

嶋村様

やった～っ！鳴りました！レコードが聴けるようになりました‼

やった事
位相の逆接続や誤接続にならないように慎重に確認して接続。
トランスのサイズが違うので取り付けに手間がちょっとかかりました。

各部位を組み付けてしまう前に試しでスイッチオン！
しばらくして聞こえてきました期待したスピーカーからのブ～ンというハム音！
ピックアップを指で軽く撫でるとカサカサ音も‼
変な臭いや異常な発熱も無く大丈夫です。

これはいけるぞと期待に胸を膨らましながら早速組付けて
レコードに針を落とすと曲がしっかり流れ感激しました。

先回、ビクターSPE-9の不具合解決に導いてくださったうえ
今回もいろいろとご親切にアドバイスいただきましたおかげで
無事治す事が出来ました。

感謝しています‼

本当にありがとうございました。

4本リード線を表記するために、借りに下記のように略すとしましょう。
1次側をそれぞれBとPと呼びましょう。
2次側をS,Gと仮に名前うぃお付けます
正しい接続は、
1次
B：プラス電源
P：プレート
2次
S：スピ―カーのプラス
G：スピ―カーのマイナス

1次２次の見分け方は、テスターで触って、値が大きい方が１次側
1次と2次を間違えない限り問題位ありません。

壊れるパターンは、プラス電源にBまたはPを繋ぎ、その反対側のPまたはBをスピーカー側に繋いで、グランドに落とすような配線をしたときだけです。

1次、2次を入違った場合、蚊の鳴くような音になりますが、短時間なら大丈夫。（短時間＝30秒ぐらい。）
BとPを間違うと、位相が逆になりますが、まぁ、気が付かないと思います。
SとGを間違えても同様です。
モノラルだから、位相が逆でも、さして気にならないでしょう。

嶋村様　倉島様
コメントありがとうございます。
『使用真空管3本が、SPE-9と同じであれば、トランスの値も同じで問題ない』
との事ですのでハム音すらしない現状打破に向け安心して
トレードに挑んでみようと思います。
トレードしようとしているビクター品：接続端子なしの4本のリード線
今回の不具合コロンビア品：端子あり
それぞれの機器の結線状況をよく観て進めようとしていますが
一次側・2次側は間違え無く結線した事を前提として
結線を逆接続してしまった場合、電気的な不具合や音への影響が出ますか？

サンプル回路図は、SPE-9です。
私は、先入観で、2.4K 3.2Ωと書いてあると見ていましたが、なるほど、24K　32Ωになっていますね。
30A5の規定は、確か2.5Kなので、ジャンクから外した出力トランで行けそうですね。
とりあえずは、ハム音ぐらいは出てから出ないと、話が進みませんので、トランスを交換して見られることをお勧めします。

で、

その後、音が高いとこばかり出るとかになれば、そこ時点で、適切なトランスを探せばいいと思います。
よほど間違ったトランスを付けない限り、壊れたりはしないので。

横やりで失礼します。

回路図は、点が抜けているのではないでしょうか？
負荷インピーダンスが24kΩというのは、ちょっと考えにくいので、
2.4kΩの誤記ではないでしょうか？

こんばんは。
トランスの何Kとか何Ωとか言うのは、インピーダンス抵抗の事です。
テスターで測る直流抵抗値ではありません。
それと、私の添付した回路図は、参考までに乗せたもので、ビクターSPE-9の回路図です。（24K/32ΩはSPE-9の値です。）
使用真空管3本が、SPE-9と同じであれば、トランスの値も同じで問題ないです。
真空管の構成が同じなら、出力トランスも同じですから、回路図通りの物がいいですが、適当な出力トランスが手元に有るならば、交換して見ても問題ないと思います。
30A5ですので、2.5K- 3.2Ωなので、一般的な、５K 8Ω でも行けますよ。

嶋村様

早々のコメントありがとうございます。
仰れる部位の抵抗値を測るべく先ずは一次側・二次側それぞれの
導通をチェックしたところ、赤丸指示部位は導通無しの切れている状態でした。
スピーカー側は導通ありで切れてはいないのですが抵抗値が0.6Ωしかありません。今回の不具合プレーヤーのトランスはなにも値の記載がありません。
先回部品取りで使用したビクターのプレーヤーのトランスを観てみました。
一次側・二次側それぞれ導通ありで生きています。
2.4k/3.2Ωと記載があり、提示された回路図のトランスの1/10の値です。
これをトレードして使う事は出来るのでしょうか？

宜しくお願い致します。

まずは音が出ないということですが、配線（出力トランスとスピーカーの接続）が間違ってない、切れてないことを前提とすると、出力トランスが切れているのが一番怪しいかな。

コンセントを向いた状態で、赤丸間の抵抗値を測ってみましょう。

以前ビクターレコードプレーヤーSPE-9の不具合に際し
大変お世話になりました。お陰様で快調に聴いています。

今回、再び相談事が発生しまして投稿させていただきました。

所有する表記機種の不具合に関し知識の乏しい私なりの処置内容を含め
お伝えします。

不具合症状：電源ONでボリューム最大にしてもスピーカーが
　　　　　　全く反応していない無音状態

やった事
①使用真空管3本チェック：同形式仕様のビクターSPE-9に取り付けて
　動作確認→正常でした。
②真空管ソケット部の接触不良？→ソケットに半分程差した状態で
　ピンにダメージが及ばない範囲でグリグリして根元まで差し込み。
　尚、処置前から赤熱はしてました。
③スピーカー動作チェック：他から再生音声入力させて確認→問題なし
④ボックス内配線全ての導通確認：問題なし
⑤ピックアップ信号線導通チェック：問題なし
⑥ピックアップ：新品交換

私の拙い知識の範疇での処置では解決に至らずってところです！
この機種には回路を示す図面が箱内面に貼付されておらず悩ましいです。
コンデンサーの不良？　トランス不良？　etc…？

今回も申し訳ございませんがご教授を宜しくお願い致します。

10回ぐらい組み直しました。
小さい所が理解できてなかったり、閉じている時にずれたりして、音が鳴りやまなかったり、手動なら鳴るが、時間になっても鳴らなかったり。
細かい所は教えてもらいながら、なんとか組み上げました。
やっと組み入れができましたので、パネルを受けずに、稼働試験です。
振り子を付ける金具の付け根が折れていたので、別の物（同じ形）に交換しましたので、多少長さが変りますので、まずは遅れる状態にして、調整しています。
右下のように、前後、傾きが無いように詰め物をして水平を出しています。
（水準器を使って水平を出しました）
試験開始時点では、１時間で１分遅れぐらいでした。
振り子のネジを巻いて、合わせ込んで行きます。

いきなりバラバラになったので、くみ上げるにも、不明点が多く、
くみ上げたり、ばらしたり。
以前、ラジオ修理で交流した、時計の修理をやっている知人に教えてもらいながら、組み上げをやってみました。
この時点で、下の方にある、黒い板状のレバー位置が違っていますが、この時点では、まったく気が付いていませんでしした。
（元論、組み直しになります。）
その後、何度も組み立てては、動作せず！　分解を繰り返しました。
ついつい、”これはどこだ！”と叫びたくなります。
セットも、③のように、どこかを入れるとどこかが外れるという事の繰り返しです。

了解です
ありがとうございます。
実機の修理は、４エリアの知人がやってます。
私は回路図だけ担当。(笑)

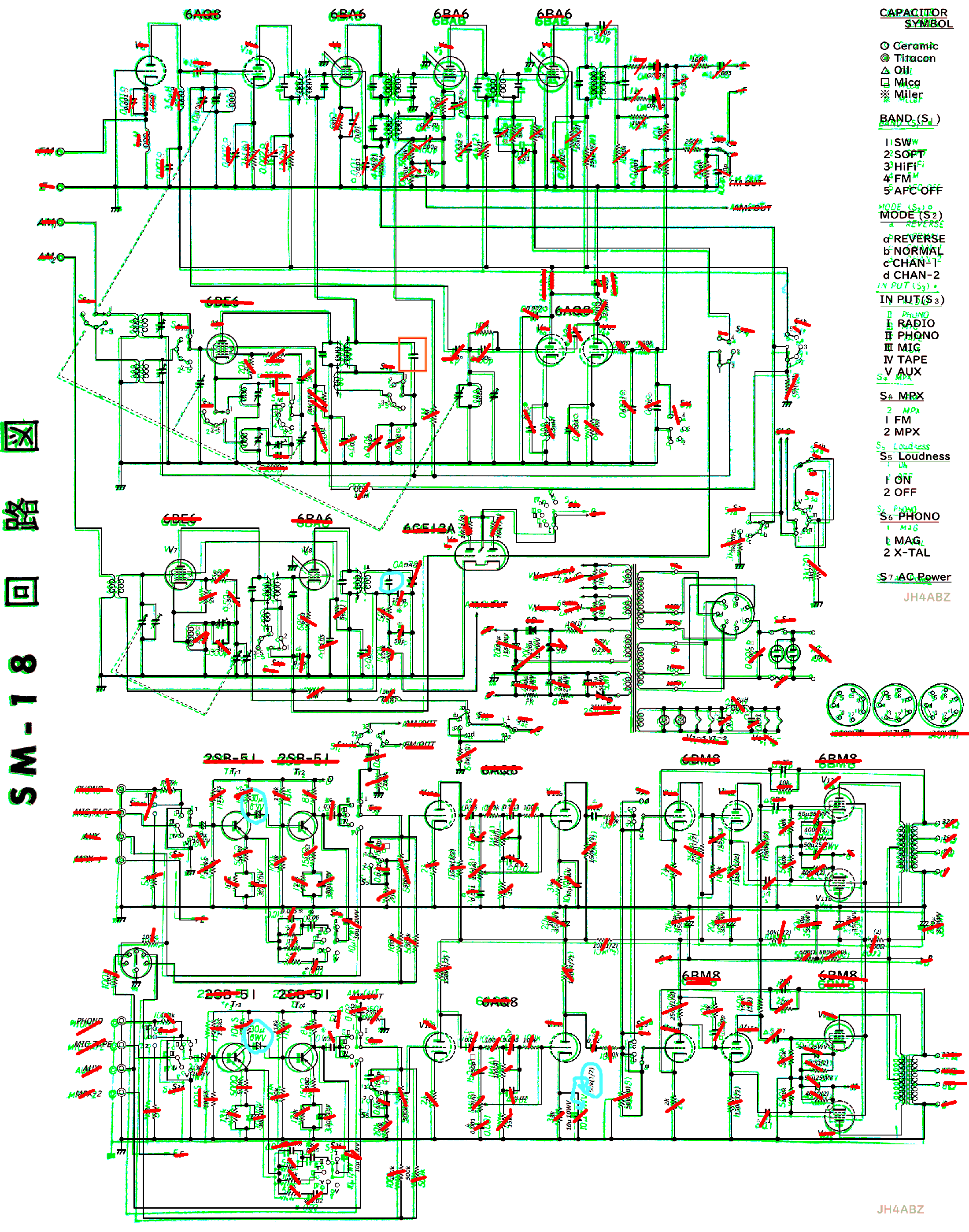

たぶん同じ回路図を見ていると思いますが、少し修正してみました。
H/L切り替えのところが、ちょっと自信がないです。

妻のお父様の形見の振り子時計が、今週頭に壊れました。
以前、ぜんまいが外れたことがあって、１本新品のゼンマイを買ったのですが、
その時の故障は、こはぜのばねが飛んだだけだったので、分解もぜんまい交換も必要なく、治ってしまいました。
でも、今回は、完全にゼンマイが切れてしまいました。
①時刻用ゼンマイが暴発しています。
②とりだして、慎重に外して、ギアの順番を控えようとしていたのですが、
ネジを緩めたら、いきなりぶっ飛んでしまいました。
何処に、どの歯車があったか、この時点で？？です。
③壊れた個所の確認ですが、完全にゼンマイが切れています。
根元だけ、軸に残っています。
④さらに、④のギア、片方の爪が飛んでしまって、刃具うるま自体も曲がってしまっています。
これでは、元に戻りませんね、
爆発の原因は、インシュロックでゼンマイを縛ったのですが、ギアをフリーにして、ピンと張らせようと、アンクルを外そうとした時、固定ネジを緩めすぎて、外れてしまったのが要因です。（慎重さが足りん！！）

幸い、前回の時にパーツを集めていたので、その中から、同じ歯車を見つけました。

続きはまた。

今、マキ電気の、トランスバーター
UTV-1200B-2 の回路図を書いています。
入手した回路図が一部破損しているため、なんとか、”見えた”ように書きました。
欠損部分は、黄色い部分です。
もし、UTV-1200B-2 の回路図をお持ちの方、検証していただけないでしょうか？
ちなみに、私は実機を持っていませんので、実機から読み出すことはできません。
また、現行が古く、交差しているのか、接続しているのかもよくわかりません。
なんとなく、黒点に見えた所は、全部黒丸にしました。

見た目はとってもスマートでいいのですが。(笑)
私も初めての経験でした。(笑)

ありがとうございます。図を見て理解できました。
国内ではやらない設計だと思いますが、内部にもデザインにこだわったという
ことなのでしょうね。

白矢印の切れ間から、糸が中に入り、内でスプリング、また同じスリットから反対側が出てきます。
ちなみに、胴体の反対側（チューナー側）は空いていますので、程度な長さに合わせた後で、チューナー側から、ばねを押し込む感じです。
でも、丸い筒に油断すると縮んでしまうバネ、無事入れたと思ったら、中でばねが縮んで、届かなくなる。無理に引っ張たら、ばねが中から飛び出して。
これを何度も繰り返しました。
キャビネットに入れる前は、割と簡単に入ったのですが、キャビネットに収める際、外れてしまって。
多分、片方を固定する道具があれば簡単かと思いました。（クリップみたいなもの）
残念ながら、私の持っていたクリップは、幅が狭くて、届きませんでした。
ペアンみたいな、自己保持してくれるものがあるとよかったかと思います。
やってるときは、３本目の手がほしかったです。

>そのスプリングが、チューニングのプーリーの中に。
>
ちょっと想像しがたいところがありますが、スプリングが中に入っていて、
外からはアクセスできないという状態なのでしょうか？
製造するときも大変そうですけど・・・

糸掛け
今回の310は、とにかく重たくて、大変でした。
それと、面倒なのが糸掛け。
FMチューナーを確認のため外したのですが、その際、糸掛けは大量に写真を撮影して、完璧に情報確保、さらに外したままの状態で、キープしていたのですが、結局は外れてしまい、駆け直すことに。
糸は通常はスプリングで張を確保していますが、そのスプリングが、チューニングのプーリーの中に。
押し込んでから糸掛けすると、入らなし、あとからでは、スプリングが飛び出してきます。
これだけで、30分かかかった気がします。

アクシデントで煙が出た機械を修理
やっと原因究明と修理ができました。
テーブルの上に基盤を並べてテスト。無事音が出て一安心です。
この時、チューナーの糸をかけたのですが、その後、キャビネットに収めるとき、また外してしまった。　キャビネットに入れた後は、場所が狭くて、糸掛けで30分以上かかってしまいました。
これでやっと、本来の依頼であるブルートゥース組み込みにかかれます。

雨で、満開の桜がかなり散ってしまいました。
でも、まだまだたくさん咲いています。
https://youtu.be/7xUIprZns7E
GoPro本体を手持ちなので、ぶれてるし、時々指が映り込んでしまっています。
2倍速ぐらいで、ご覧ください。

そうですね。電源は、もともと、２セルのLiPoを使う予定の設計で、抵抗が200Ωにしています。
予定通り、7.4Ｖをかける前に電流制限付き安定化電源で、６Ｖでテストしたので、多分、ノイズだらけになったと思います。
バッテリー駆動で、今度、実験してみます。

今後の予定
このICのVccは5.5VMaxだったと思います。Lipoは満充電では8Vをゆうに超えるので、抵抗200Ωで耐えられるか否か、電流をきちんと計測して試験しないと危ない気がしますので、まずは、電圧計測しながらテスト。
その後、ノイズに関しては、裏面が今は何もないので、こちらを銅箔ベタで張って、スルーホールで繋いでノイズが減るか実験しようかと思います。
ただ、裏面ベタを行うと、静電容量が変るので、心配もありますが。

超音波洗浄までやられるとは、凄いです。

>電圧比で、約12.5倍　dbで換算すると、20dbぐらいかと思います。
>
12.5倍だと約22dBですので、歪がなければ性能は出ているようですね。

本日、抵抗が到着しました。
普通郵便でお願いしたので、土日の配達が無くて、今日になってしまいました。
さっそく、コンデンサ４個と抵抗1個付け、SMAを実装して完了。
先ほど、超音波洗浄にかけたので、明日の朝まで乾燥させます。
通電実験は明日。楽しみです。

嶋村さん、アドバイスありがとうございます
此のキット作ったのが6年前で、その時の写真を使いました。現在キット箱の中にあると思う
のですが残りのキットを含めて行方不明です、アドバイスポイントと回路図をDLして出てき
たときにでも試してみます

私の方は先日作った10MHzOCXO発振器が調子がいいので2台目を作るべくレイアウトを考
えています
